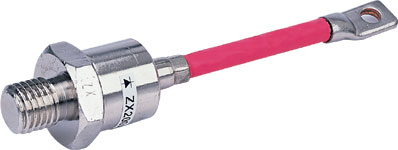

普通整流管 Rectifier Diodes (ZP Stud model)

特征 　Features 　■正向平均电流5-500A 　■IF(AV)=5-500A 　■反向重复峰值电压:100-5000V 　■V RRM=100-5000V 　■金属螺柱型结构 　■Hermetic metal case with ceramic insulator 　■全封闭陶瓷-金属螺柱型结构 　■Hermetic glass-metal seal 　■符号JB/T8949.2-1999标准 　■Conform to partial national standard JB/T8949.2-1999 　■承受高浪涌电流能力 　■Capacity of supporting high surge current 　■螺栓为阴极或阳极的正向或反向结构 　■Stud cathode and stud anode version     　典型应用 　Typical Applications 　■AC/DC变换器 　■AC/DC Converters 　■直流电源 　■DC power supplies 　■机床控制 　■Mechine tool controls   型号Type 正向平均电流 正向有效值电流 正向峰值电压 反向重复峰值电压 反向重复峰值电流 结壳热阻 工作结温 重量 外形 IF(AV) A IFRMS A VFM V VRRM V IRRM mA Rjc ℃/W Tj ℃ Wejght g Outline ZP5A 5 7.9 ≤1.6 100～5000 ≤2 ≤4.0 -40～150 10 A1 ZP10A 10 16 ≤1.6 100～5000 ≤2 ≤2.5 -40～150 25 A2 ZP20A 20 31 ≤1.6 100～5000 ≤6 ≤1.4 -40～150 27 A3/C1 ZP30A 30 47 ≤1.6 100～5000 ≤6 ≤1.0 -40～150 110 C2 ZP50A 50 79 ≤1.6 100～5000 ≤12 ≤0.6 -40～150 140 C3 ZP100A 100 160 ≤1.8 100～5000 ≤12 ≤0.3 -40～150 205 C4 ZP200A 200 310 ≤1.8 100～5000 ≤12 ≤0.2 -40～150 325 C5 ZP300A 300 470 ≤1.8 100～5000 ≤15 ≤0.11 -40～150 470 C6 ZP500A 500 630 ≤1.8 100～5000 ≤15 ≤0.068 -40～150 925 C7
