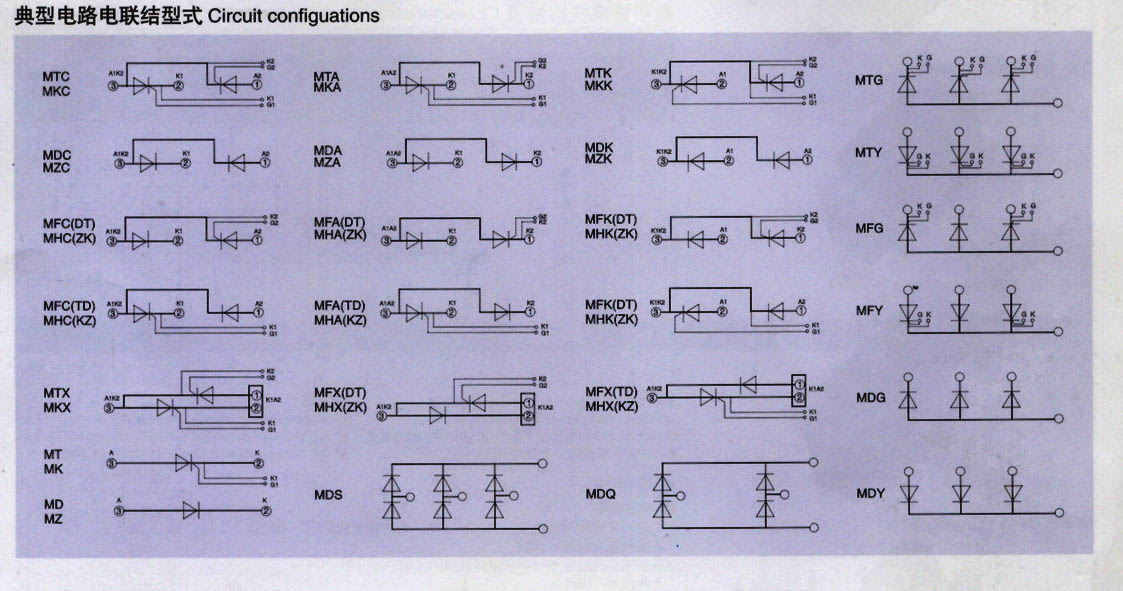

快速晶闸管/整流管模?Fast Turn-off Thyristor/Fast Recovery Diode Modules MKC MHC model IT(AV)@TC VDRM VRRM VTM@ITM IDRM IRRM IGT VGT IH dv/dt di/dt tq IT(RMS) ITSM Rjc Tjm Viso 外形 A ℃ V V A mA mA V mA V/μs A/μs μs A A×10 3 ℃/W ℃ VAC Outline 150 85 600-1600 1.78 450 40 180 2.5 100 800 200 15-35 236 4.00 0.140 115 2500 D 200 85 600-1600 1.77 600 50 180 2.5 100 800 200 15-35 314 5.60 0.100 115 2500 F 300 85 600-1600 1.75 900 80 200 3.0 100 800 200 15-35 471 7.80 0.070 115 2500 F 300* 55 600-1600 2.20 900 50 200 3.0 100 800 200 15-35 471 5.60 0.110 115 2500 T 400* 55 600-1600 2.10 1200 80 200 3.0 100 800 200 15-35 628 7.80 0.087 115 2500 U *水冷 water-cooling

MZC model IT(AV)@TC VRRM VFM@IFM IRRM IF(RMS) IFSM Rjc Tjm Vi so 外形 A ℃ V V A mA A A×10 3 ℃/W ℃ VAC Outline 150 100 600-1600 1.60 450 30 236 4.30 0.210 140 2500 D 200 100 600-1600 1.58 600 40 314 6.00 0.150 140 2500 F 300 100 600-1600 1.55 900 70 471 8.30 0.100 140 2500 F 300* 60 600-1600 2.05 900 40 471 6.00 0.160 140 2500 T 400* 60 600-1600 1.90 1200 70 628 8.30 0.130 140 2500 U *水冷 water-cooling

特点   Features ■ 芯片与底板电气绝缘，2500V交流电压   ■ The chip and base-board are electric-insulation, 2500V AC voltage ■ 芯片与底板电气绝缘，2500V交流电压   ■ Packing with international standard ■ 全压接结构，优良的温度特 性和功率循环能力   ■ Completely press-connection structure, with super temperature properties and power-cycling capability ■ 200A以下模块皆为强迫风冷，300A以上模块，既可选用风冷，也可选用水冷   ■ The module below 200A are all forced wind-cooling, the module above 300A could select wind cooling or water-cooling for use. ■ 安装简单，使用维修方便   ■ The installation,use as well as maintenance are simple ■体积小，重量轻   ■ Small volume and light weight 　　   典型应用   Typical-application ■ 逆变器   ■ Contravariant device ■ 感应加热   ■ Induction heating ■ 斩波器   ■ Chopper 　　   说明   Instruction ■ VDSM/VRSM=VDRM/VRRM+200V   ■ VDSM/VRSM=VDRM/VRRM+200V ■ 除非另作说明，IGT、VGT、IH、VTM、VFM、Viso均为25℃下的测试值。表中其它参数皆为Tjm下的测试值。   ■ Only if proved separately, theIGT、VGT、IH、VTM、VFM、Viso are the 　tested ＆#118alue below 25℃, other parameters inside form all are the tested ＆#118alue below Tjm ■ I2t=I2TSMtw/2；式中tw：正弦半波电流底宽 　 在50Hz频率下，I2t(10ms)=0.005I2TSM(A2S)   ■ I2t=I2TSMtw/2；式中tw：正弦半波电流底宽 the tw inside equation is sine semi-wave current base-width, in the case of 50Hz,     ■ 当使用在频率为60Hz情况下，　   ■ If used in the case of frequency below 60Hz, ITSM(8.3ms)=1.066ITSM(10ms),I2t(8.3ms)=0.943I2t(10ms)   ITSM(8.3ms)=1.066ITSM(10ms),I2t(8.3ms)=0.943I2t(10ms)
