非绝缘型晶闸管/整流管混合模块　Non-isolated Diode and Thyristor Modules

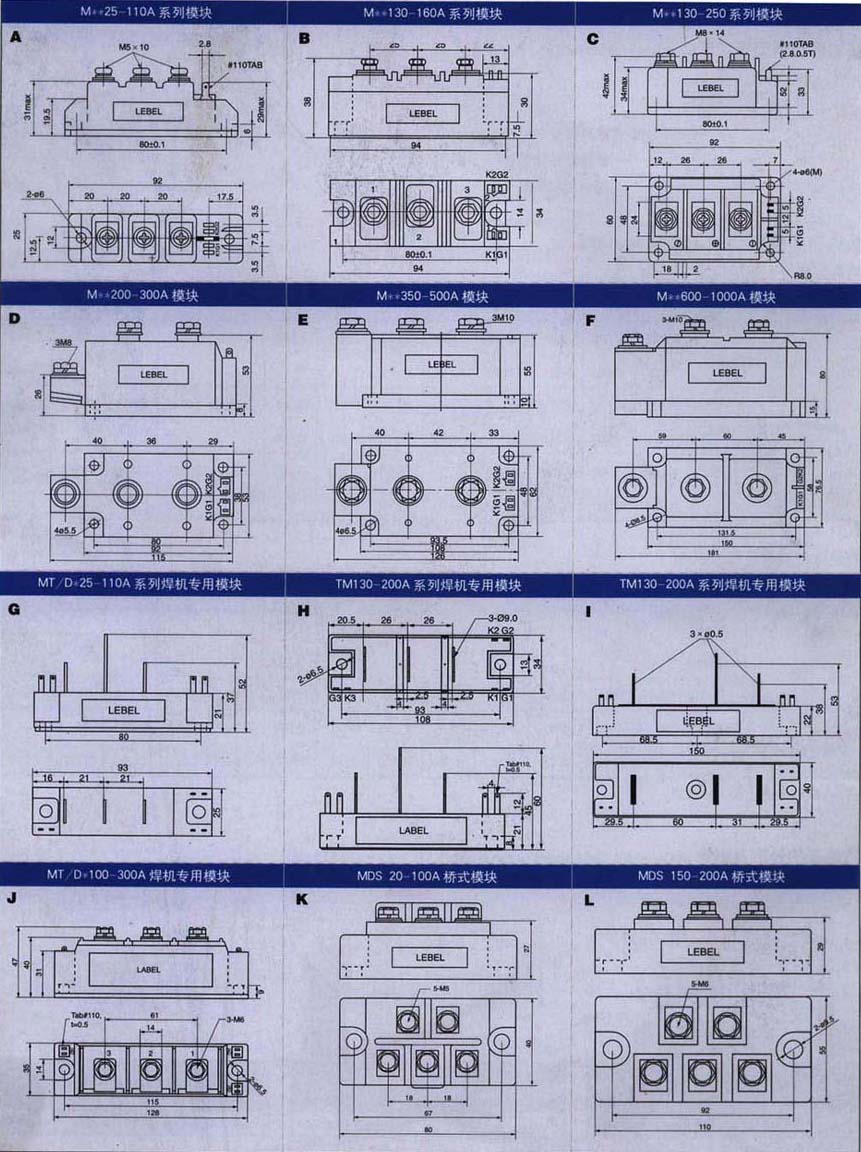

MFG,MFY model 型号Type IT(AV) IF(AV) VDRM VRRM VTM VFM @ITM @IFM IDRM IRRM IGT VGT IH dv/dt di/dt ITSM Rjc Tjm 外形 A V V A mA mA V mAS V/μs A/μs A×10 3 ℃/W ℃ Outline MFG100 MFY100 100 500-2500 1.67 300 12 100 2.5 100 800 100 3.20 0.250 125 S MFG150 MFY150 150 500-2500 1.67 450 12 100 2.5 100 800 100 5.10 0.160 125 Q MFG200 MFY200 200 500-2500 1.62 600 20 150 2.5 100 800 100 6.50 0.130 125 Q MFG250 MFY250 250 500-2500 1.65 750 20 150 2.5 100 800 100 8.50 0.100 125 Q MFG300 MFY300 300 500-2500 1.58 900 25 150 2.5 100 800 100 9.60 0.080 125 Q *水冷 water-cooling                         特点   Features ■ 非绝缘，底板为公共电极   ■ Non-insulation, the base-board is public electrode ■ 国际标准封装   ■ Packing with international standard ■ 全压接结构，优良的温度特性和功率循环 能力   ■ Completely press-connection structure, with super temperature properties and power-cycling capability ■ 最高工作结温达140℃   ■ The highest work temperature can achieve 140℃ ■ 高浪涌电流   ■ High-surge current ■ 低正向压降   ■ Low forward-direction voltage being decreasing 　　     典型应用   Typical-application ■ 电焊机电源   ■ Power of electric welder ■ 各种DC电源   ■ Induction heating 　　     说明   Instruction ■ VDSM/VRSM=VDRM/VRRM+200V   ■ VDSM/VRSM=VDRM/VRRM+200V ■除非另作说明，IGT、VGT、IH、VTM均为25℃ 以下的测试值。表中参数皆为在Tjm。   ■ Only if proved separately, the IGT、VGT、IH、VTM are the tested ＆#118alue below 25℃, other parameters inside form all are the tested ＆#118alue below Tjm ■ I2t=I2TSMtw/2；tw＝正弦半波电流底宽。在50Hz， I2t(10ms)=0.005I2FSM(A2S)   ■ I2t=I2FSMtw/2；tw:the tw inside equation is sine semi wave current base-width, in the case of 50Hz, I2t(10ms)=0.005I2FSM(A2S) ■ 当使用在频率为60Hz情况下，IFSM(8.3ms)=1.066IFSM(10ms)   ■ If used in the case of frequency below 60Hz,IFSM(8.3ms)=1.066IFSM(10ms) I2t(8.3ms)=0.943I2t(10ms) I2t(8.3ms)=0.943I2t(10ms)
