EI38/13.6-3.2VA
Vacuum Filled
Split Bobbin Design
Temperature Class ta 70¡æ/B
Dielectric Strength 4500Vrms
Weight£º150 grams
¡¡Accrding to£º

¡¡EI38/13.6-3.2VA

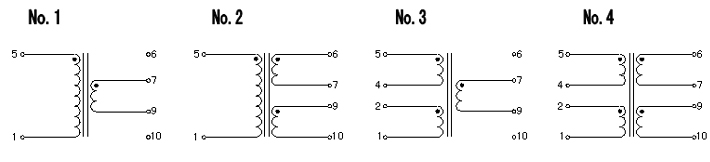

PART NO Primary[V] Secondary[V] Current[mA] Pin No-Load Voltage[V] Schematic No
EI3813-E-0320-060-S 230v~ 6 534.0 1+5/7+9 8.2 1
EI3813-E-0320-090-S 230v~ 9 356.0 1+5/7+9 12.5 1
EI3813-E-0320-120-S 230v~ 12 267.0 1+5/7+9 16.5 1
EI3813-E-0320-150-S 230v~ 15 214.0 1+5/7+9 21.5 1
EI3813-E-0320-180-S 230v~ 18 178.0 1+5/7+9 26.0 1
EI3813-E-0320-240-S 230v~ 24 134.0 1+5/7+9 33.0 1
EI3813-E-0320-060-D 230v~ 2¡Á6 2¡Á267.0 1+5/6+7-9+10 2¡Á8.2 2
EI3813-E-0320-075-D 230v~ 2¡Á7.5 2¡Á214.0 1+5/6+7-9+10 2¡Á10.5 2
EI3813-E-0320-090-D 230v~ 2¡Á9 2¡Á178.0 1+5/6+7-9+10 2¡Á12.5 2
EI3813-E-0320-120-D 230v~ 2¡Á12 2¡Á134.0 1+5/6+7-9+10 2¡Á16.5 2
EI3813-E-0320-150-D 230v~ 2¡Á15 2¡Á107.0 1+5/6+7-9+10 2¡Á21.5 2
EI3813-E-0320-180-D 230v~ 2¡Á18 2¡Á89.0 1+5/6+7-9+10 2¡Á26.0 2
EI3813-E-0320-240-D 230v~ 2¡Á24 2¡Á67.0 1+5/6+7-9+10 2¡Á33.0 2
EI3813-U-0320-060-S 115v~ 6 534.0 1+5/7+9 8.2 1
EI3813-U-0320-090-S 115v~ 9 356.0 1+5/7+9 12.5 1
EI3813-U-0320-120-S 115v~ 12 267.0 1+5/7+9 16.5 1
EI3813-U-0320-150-S 115v~ 15 214.0 1+5/7+9 21.5 1
EI3813-U-0320-180-S 115v~ 18 178.0 1+5/7+9 26.0 1
EI3813-U-0320-240-S 115v~ 24 134.0 1+5/7+9 33.0 1
EI3813-U-0320-060-D 115v~ 2¡Á6 2¡Á267.0 1+5/6+7-9+10 2¡Á8.2 2
EI3813-U-0320-075-D 115v~ 2¡Á7.5 2¡Á214.0 1+5/6+7-9+10 2¡Á10.5 2
EI3813-U-0320-090-D 115v~ 2¡Á9 2¡Á178.0 1+5/6+7-9+10 2¡Á12.5 2
EI3813-U-0320-120-D 115v~ 2¡Á12 2¡Á134.0 1+5/6+7-9+10 2¡Á16.5 2
EI3813-U-0320-150-D 115v~ 2¡Á15 2¡Á107.0 1+5/6+7-9+10 2¡Á21.5 2
EI3813-U-0320-180-D 115v~ 2¡Á18 2¡Á89.0 1+5/6+7-9+10 2¡Á26.0 2
EI3813-U-0320-240-D 115v~ 2¡Á24 2¡Á67.0 1+5/6+7-9+10 2¡Á33.0 2
EI3813-U2-0320-060-S 2*115v~ 6 534.0 1+2-4+5/7+9 8.2 3
EI3813-U2-0320-090-S 2*115v~ 9 356.0 1+2-4+5/7+9 12.5 3
EI3813-U2-0320-120-S 2*115v~ 12 267.0 1+2-4+5/7+9 16.5 3
EI3813-U2-0320-150-S 2*115v~ 15 214.0 1+2-4+5/7+9 21.5 3
EI3813-U2-0320-180-S 2*115v~ 18 178.0 1+2-4+5/7+9 26.0 3
EI3813-U2-0320-240-S 2*115v~ 24 134.0 1+2-4+5/7+9 33.0 3
EI3813-U2-0320-060-D 2*115v~ 2¡Á6 2¡Á267.0 1+2-4+5/6+7-9+10 2¡Á8.2 4
EI3813-U2-0320-090-D 2*115v~ 2¡Á9 2¡Á178.0 1+2-4+5/6+7-9+10 2¡Á12.5 4
EI3813-U2-0320-120-D 2*115v~ 2¡Á12 2¡Á134.0 1+2-4+5/6+7-9+10 2¡Á16.5 4
EI3813-U2-0320-150-D 2*115v~ 2¡Á15 2¡Á107.0 1+2-4+5/6+7-9+10 2¡Á21.5 4
EI3813-U2-0320-180-D 2*115v~ 2¡Á18 2¡Á89.0 1+2-4+5/6+7-9+10 2¡Á26.0 4
EI3813-U2-0320-240-D 2*115v~ 2¡Á24 2¡Á67.0 1+2-4+5/6+7-9+10 2¡Á33.0 4
